Ma collection de bombardiers et géants du ciel

Explication de la disposition dans les tableaux :
Modèle réduit / Originale / Fiche technique du véritable appareil


Liens direct, cliquez sur le logo de votre choix :
Flotte américaine
Flotte allemande
Flotte anglaise
Flotte Française
Flotte japonaise
Flotte de l'ex-URSS
Flotte italienne



Flotte américaine

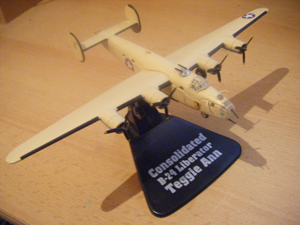

Consolidated B-24J Liberator
Type :
Quadrimoteur de bombardement stratégique
Moteurs :
4 Pratt & Whitney R-1830-65 turbocompressés, 14 cylindres en étoile de 1'200 ch. à 2'700 tr/mn
Vitesse maxi :
485 km/h
Vitesse de croisière :
320 km/h
Plafond pratique :
11'800 m
Rayon d'action maxi :
2'750 km avec 2,30 T de bombes
Masse à vide :
17,35 T
Masse maximale :
22,40 T
Envergure :
33,52 m
Longueur :
20,47 m
Hauteur :
5,37 m
Surface alaire :
97, 36 m2
Armement :
10 mitrailleuses de 12,7 mm
Charge max :
3,65 T de bombes

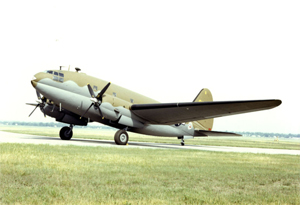

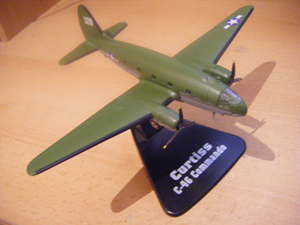

Curtiss C-46A Commando
Type :
Bimoteur de transport
Moteurs :
2 Pratt & Whitney double wasp R-2800-52 suralimentés, 18 cylindres en étoile de 2'ooo ch.
Vitesse maxi :
425 km/h
Vitesse de croisière :
350 km/h
Plafond pratique :
8'500 m
Rayon d'action maxi :
3150 km
Masse à vide :
13,717 T
Masse maximale :
20,865 T
Envergure :
32,94 m
Longueur :
23,97 m
Hauteur :
6,63 m
Surface alaire :
126,35 m2
Armement :
---
Charge max :
4,535 T de fret ou 40 soldats

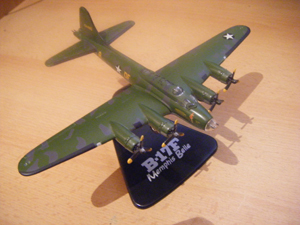

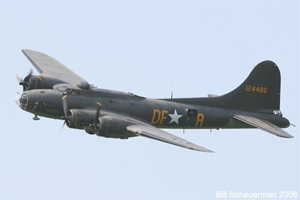

Boeing B-17G
Type :
Bombardier lourd quadrimoteur
Moteurs :
4 Wright R 1820-97 cyclone en étoile turbocompressés de 1'200 ch.
Vitesse maxi :
460 km/h
Vitesse de croisière :
295 km/h
Plafond pratique :
10'850 m
Rayon d'action maxi :
3'200 km avec 2,8 T de bombes
Masse à vide :
16.4 T
Masse maximale :
29,7 T
Envergure :
31,62 m
Longueur :
22,66 m
Hauteur :
5,82 m
Surface alaire :
131,92 m2
Armement :
13 mitrailleuses de 12,7 mm
Charge max :
8 T de bombes

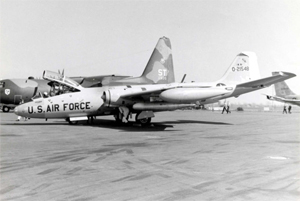

Martin B-57B Canberra
Type :
Bombardier biréacteur
Moteurs :
2 Wright J65-W5 de 3'326 kg de poussée chacun
Vitesse maxi :
937 km/h
Vitesse de croisière :
620 km/h
Plafond pratique :
14'630 m
Rayon d'action maxi :
3'700 km
Masse à vide :
12,2 T
Masse maximale :
24,95 T
Envergure :
19,51 m
Longueur :
19,96 m
Hauteur :
4,75 m
Surface alaire :
89,18 m2
Armement :
8 mitrailleuses de 12,7 mm ou 4 canons de 20 mm
Charge max :
2,72 T de bombes

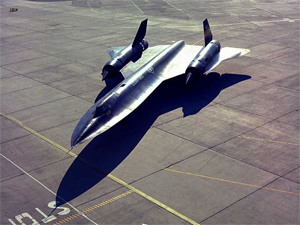

Lockeed SR 71-A Blackbird
Type :
Avion supersonique de reconnaissance stratégique
Moteurs :
2 Pratt & Whitney JT11D-20B de 17'740 kg de poussée
Vitesse maxi :
3'220 km/h
Vitesse de croisière :
---
Plafond pratique :
24'400 m
Rayon d'action maxi :
4'800 km
Masse à vide :
27,22 T
Masse maximale :
77,11 T
Envergure :
16,94 m
Longueur :
32,74 m
Hauteur :
5,64 m
Surface alaire :
167,22 m2
Equipement :
Capteurs optiques, électroniques et infrarouges

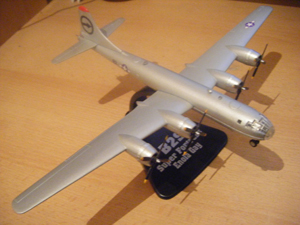

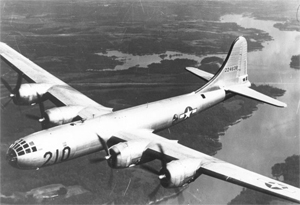

Boeing B-29
Type :
Bombardier lourd quadrimoteur
Moteurs :
4 Wright R 3350-23 cyclone en double étoile turbocompressés de 2'200 ch.
Vitesse maxi :
580 km/h
Vitesse de croisière :
420 km/h
Plafond pratique :
11'000 m
Rayon d'action maxi :
5'300 km
Masse à vide :
31,815 T
Masse maximale :
56,245 T
Envergure :
43,05 m
Longueur :
30,18 m
Hauteur :
9,02 m
Surface alaire :
161,27 m2
Armement :
11 mitrailleuses de 12,7 mm ou 10 mitrailleuses de 12,7 et 1 canon de 20 mm
Charge max :
9,10 T de bombes

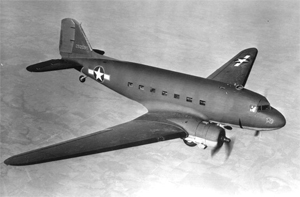

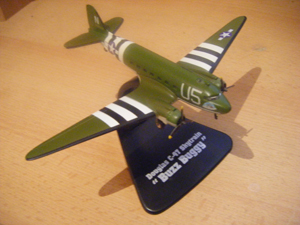

Douglas C-47A Skytrain

Type :
Bimoteur de transport
Moteurs :
2 Pratt & Whitney R-1830-92, 14 cylindres en double étoile de 1'200 ch.
Vitesse maxi :
370 km/h
Vitesse de croisière :
300 km/h
Plafond pratique :
7'315 m
Rayon d'action maxi :
2'575 km
Masse à vide :
8,10 T
Masse maximale :
12 T
Envergure :
28,90 m
Longueur :
19,63 m
Hauteur :
5,17 m
Surface alaire :
91,69 m2
Armement :
---
Charge max :
3 T de charge ou 28 hommes ou 14 brancards et 3 personnes


Martin B-26G Marauder
Type :
Bombardier moyen bimoteur
Moteurs :
2 Pratt & Whitney R-2800-43 en étoile turbocompressés de 2'000 ch.
Vitesse maxi :
450 km/h
Vitesse de croisière :
400 km/h
Plafond pratique :
7'620 m
Rayon d'action maxi :
1'770 km
Masse à vide :
9,66 T
Masse maximale :
14,70 T
Envergure :
21,64 m
Longueur :
17,09 m
Hauteur :
6,05 m
Surface alaire :
61,13 m2
Armement :
11 mitrailleuses de 12,7 mm
Charge max :
1,81 T de bombes



Flotte allemande

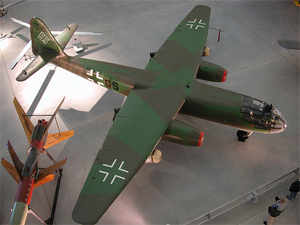

Arado AR-234B-2 "Blitz"
Type :
Bombardier biréacteur monoplace
Moteurs :
2 turboréacteurs Junkers Jumo 004B de 900 kg de poussée
Vitesse maxi :
735 km/h
Vitesse de croisière :
550 km/h
Plafond pratique :
11'500 m
Rayon d'action maxi :
1'500 km avec bombes
Masse à vide :
5.20 T
Masse maximale :
9,45 T
Envergure :
14,20 m
Longueur :
12,65 m
Hauteur :
4,30 m
Surface alaire :
26,40 m2
Armement :
2 canons de 20 mm
Charge max :
1,50 T de bombes

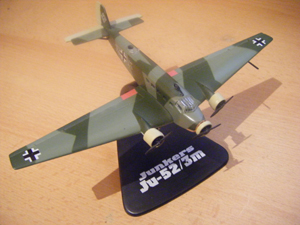

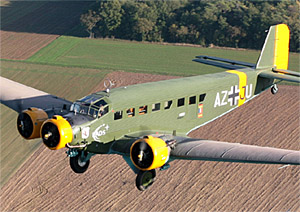

Junkers Ju-52/3mg7e
Type :
Bimoteur de transport
Moteurs :
3 BMW 132T-2, 9 cylindres en étoile de 730 ch.
Vitesse maxi :
285 km/h
Vitesse de croisière :
220 km/h
Plafond pratique :
5'900 m
Rayon d'action maxi :
1'305 km
Masse à vide :
6,5 T
Masse maximale :
11 T
Envergure :
29,25 m
Longueur :
18,9 m
Hauteur :
5,55 m
Surface alaire :
110,5 m2
Armement :
1 à 3 mitrailleuses de 7,9 mm, 1 mitrailleuse de 13 mm
Charge max :
4,5 T de fret

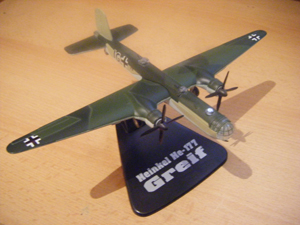

Heinkel He-177A-5
Type :
Bombardier quadrimoteur
Moteurs :
2 Daimler Benz DB 610A, 24 cylindres en H de 3'100 ch.
Vitesse maxi :
488 km/h
Vitesse de croisière :
350 km/h
Plafond pratique :
8'000 m
Rayon d'action maxi :
5'500 km
Masse à vide :
16,8 T
Masse maximale :
31 T
Envergure :
31,44 m
Longueur :
22 m
Hauteur :
6,39 m
Surface alaire :
510 m2
Armement :
3 mitrailleuses de 7,92 mm, 2 canons de 20 mm, 2 mitrailleuses de 13 mm
Charge max :
6 T de bombes

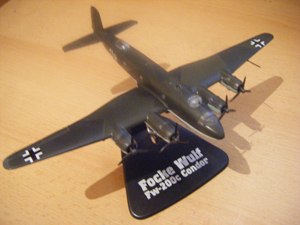

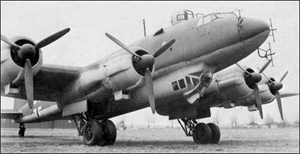

Focke Wulf FW-200c-4 Condor
Type :
Quadrimoteur de reconnaissance et de lutte maritime
Moteurs :
4 BMW-Bramo 323.R-2 Fafnir suralimentés, 9 cylindres en étoile de 1'200 ch.
Vitesse maxi :
385 km/h
Vitesse de croisière :
350 km/h
Plafond pratique :
5'800 m
Rayon d'action maxi :
4'500 km
Masse à vide :
12,95 T
Masse maximale :
22,7 T
Envergure :
32,86 m
Longueur :
23,8 m
Hauteur :
7,1 m
Surface alaire :
118,85 m2
Armement :
2 mitrailleuses de 7,9 mm, 3 mitrailleuses de 13 mm, 1 canon de 20 mm
Charge max :
2,1 T de bombes

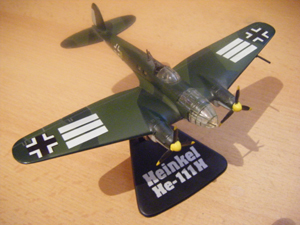

Heinkel He-111H-16
Type :
Bombardier bimoteur
Moteurs :
2 Junkers Jumo 211 F suralimentés, 12 cylindres en V de 1'350 ch.
Vitesse maxi :
415 km/h
Vitesse de croisière :
350 km/h
Plafond pratique :
8'000 m
Rayon d'action maxi :
1'200 km
Masse à vide :
6,53 T
Masse maximale :
12,43 T
Envergure :
22,6 m
Longueur :
16,4 m
Hauteur :
4,01 m
Surface alaire :
86,5 m2
Armement :
6 mitrailleuses MG-15 de 7,92 mm
Charge max :
2 T de bombes


Junkers Ju-88A-4
Type :
Bombardier rapide bimoteur
Moteurs :
2 Junkers Jumo 211 J-1, 12 cylindres en V de 1'340 ch.
Vitesse maxi :
470 km/h
Vitesse de croisière :
370 km/h
Plafond pratique :
8'200 m
Rayon d'action maxi :
1'800 km
Masse à vide :
9,86 T
Masse maximale :
14 T
Envergure :
20 m
Longueur :
14,4 m
Hauteur :
4,85 m
Surface alaire :
54,5 m2
Armement :
3 mitrailleuses MG-81, 1 mitrailleuse MG-131 frontale
Charge max :
1,8 T de bombes

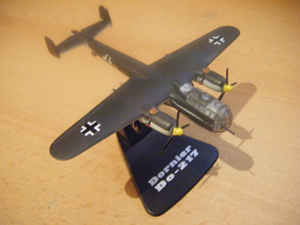

Dornier Do-217E-2
Type :
Bombardier bimoteur quadriplace
Moteurs :
2 BMW 800ML, 14 cylindres en double étoile de 1'580 ch.
Vitesse maxi :
515 km/h
Vitesse de croisière :
370 km/h
Plafond pratique :
9'000 m
Rayon d'action maxi :
2'800 km
Masse à vide :
10,535 T
Masse maximale :
16,465 T
Envergure :
19 m
Longueur :
18,2 m
Hauteur :
5,03 m
Surface alaire :
57 m2
Armement :
1 canon de 15 mm, 2 mitrailleuses de 13 mm, 2 mitrailleuses de 7,92 mm
Charge max :
4 T de bombes


Junkers Ju-188D
Type :
Bombardier bimoteur
Moteurs :
2 Junkers Jumo 213A, 12 cylindres en V de 1'776 ch.
Vitesse maxi :
560 km/h
Vitesse de croisière :
380 km/h
Plafond pratique :
11'000 m
Rayon d'action maxi :
2'500 km
Masse à vide :
9,9 T
Masse maximale :
15,3 T
Envergure :
22 m
Longueur :
14,96 m
Hauteur :
4,9 m
Surface alaire :
56 m2
Armement :
1 canon de 20 mm, 2 mitrailleuses de 12 mm et 1 mitrailleuse de 7,92 mm
Charge max :
3 T de bombes



Flotte anglaise

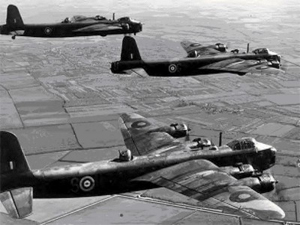

Short Stirling MK-III
Type :
Bombardier quadrimoteur lourd
Moteurs :
4 Bristol Hercules XVI, 12 cylindres en étoile de 1'650 ch.
Vitesse maxi :
435 km/h
Vitesse de croisière :
375 km/h
Plafond pratique :
5'000 m
Rayon d'action maxi :
1'000 km avec bombes
Masse à vide :
19,595 T
Masse maximale :
31,751 T
Envergure :
30,2 m
Longueur :
26,59 m
Hauteur :
6,93 m
Surface alaire :
153,63 m2
Armement :
8 mitrailleuses de 7,7 mm
Charge max :
6,50 T de bombes

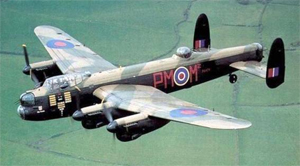

Avro Lancaster MK-III
Type :
Bombardier lourd quadrimoteur
Moteurs :
4 Rolls-Royce Merlin à 12 cylindres en V suralimentés et refroidis par eua de 1'280 ch.
Vitesse maxi :
440 km/h
Vitesse de croisière :
320 km/h
Plafond pratique :
5'800 m
Rayon d'action maxi :
4'000 km avec 3,2 T de bombes
Masse à vide :
16,8 T
Masse maximale :
30,8 T
Envergure :
31,09 m
Longueur :
21,18 m
Hauteur :
6,25 m
Surface alaire :
120,49 m2
Armement :
9 mitrailleuses de 12,7 mm
Charge max :
10 T de bombes

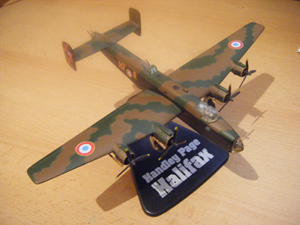

Handley Page Halifax B MK-II
Type :
Bombardier quadrimoteur
Moteurs :
4 Rolls-Royce Merlin XX, 12 cylindres en ligne de 1'390 ch.
Vitesse maxi :
430 km/h
Vitesse de croisière :
300 km/h
Plafond pratique :
6'400 m
Rayon d'action maxi :
3'060 km avec 1,815 T de bombes
Masse à vide :
16 T
Masse maximale :
30 T
Envergure :
31,12 m
Longueur :
21,36 m
Hauteur :
6,32 m
Surface alaire :
111,48 m2
Armement :
4 mitrailleuses de 7,7 m
Charge max :
5,9 T de bombes

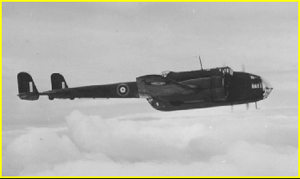

Handley Page Hampden MK-I
Type :
Bombardier bimoteur moyen
Moteurs :
2 Bristol Pegasus XVIII suralimentés, 9 cylindres en étoile de 1'000 ch.
Vitesse maxi :
410 km/h
Vitesse de croisière :
350 km/h
Plafond pratique :
5'790 m
Rayon d'action maxi :
1'760 km
Masse à vide :
5,35 T
Masse maximale :
8,50 T
Envergure :
21,98 m
Longueur :
16,33
Hauteur :
4,37 m
Surface alaire :
NC
Armement :
6 mitrailleuses de 7,7 mm
Charge max :
1,8 T de bombes

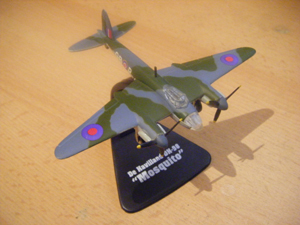

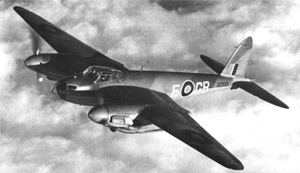

De Havilland Mosquito Mk-IV
Type :
Bombardier bimoteur biplace
Moteurs :
2 Rolls-Royce Merlin 72/73 ou 76/77, 12 cylindres en V suralimentés de 1'680 ch.
Vitesse maxi :
668 km/h
Vitesse de croisière :
470 km/h
Plafond pratique :
11'300 m
Rayon d'action maxi :
2'900 km avec bombes
Masse à vide :
7 T
Masse maximale :
11,8 T
Envergure :
16,51 m
Longueur :
13,56 m
Hauteur :
4,65 m
Surface alaire :
41,81 m2
Armement :
sans
Charge max :
1,8 T

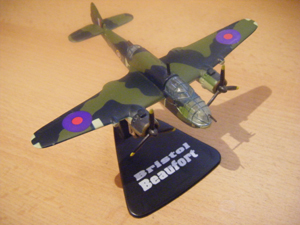

Bristol Beaufort MK-I
Type :
Bombardier trpilleur bimoteur quadriplace
Moteurs :
2 Bristol Taurus VI, 14 cylindres en double étoile de 1'130 ch.
Vitesse maxi :
425 km/h
Vitesse de croisière :
320 km/h
Plafond pratique :
5'030 m
Rayon d'action maxi :
2'575 km
Masse à vide :
5,94 T
Masse maximale :
9,63 T
Envergure :
17,62 m
Longueur :
13,49 m
Hauteur :
4,34 m
Surface alaire :
46,73 m2
Armement :
3 mitrailleuses de 7,7 mm
Charge max :
907 kg ou une torpille de 855 kg

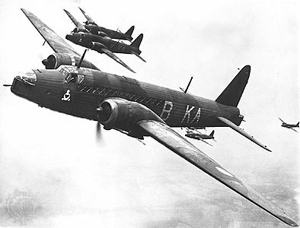

Vickers Wellington
Type :
Bombardier bimoteur
Moteurs :
2 Bristol Hercules XI, 14 cylindres en étoile suralimentés de 1'500 ch.
Vitesse maxi :
380 km/h
Vitesse de croisière :
200 km/h
Plafond pratique :
7'800 m
Rayon d'action maxi :
3'500 km avec 680 kg de bombes
Masse à vide :
8,24 T
Masse maximale :
13,38 T
Envergure :
26,26 m
Longueur :
18,54 m
Hauteur :
5,31 m
Surface alaire :
78,04 m2
Armement :
8 mitrailleuses de 7,7 mm
Charge max :
2 T de bombes


Lockheed Hudson MK-V
Type :
bimoteur de reconnaissance, bombardier léger
Moteurs :
2 Pratt & Whitney R-1830-SG34G, 14 cylindres en double étoile, 1'200 ch.
Vitesse maxi :
410 km/h
Vitesse de croisière :
360 km/h
Plafond pratique :
8'200 m
Rayon d'action maxi :
3'476 km
Masse à vide :
5,85 T
Masse maximale :
9'53 T
Envergure :
19,96 m
Longueur :
13,51 m
Hauteur :
4 m
Surface alaire :
13,52 m2
Armement :
3 mitrailleuses de 7,7 mm
Charge max :
730 kg de bombes



Flotte française

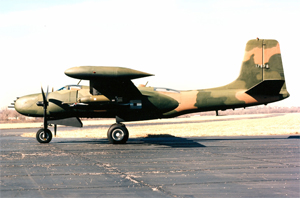

Douglas B-26K Counter Invader
Type :
Bombardier bimoteur moyen
Moteurs :
2 Pratt & Whitney R-2800-103W double wasp suralimentés, 18 cylindres en étoile de 2'300 ch.
Vitesse maxi :
585 km/h
Vitesse de croisière :
480 km/h
Plafond pratique :
6'500 m
Rayon d'action maxi :
2'100 km
Masse à vide :
10,75 T
Masse maximale :
19,68 T
Envergure :
21,34 m
Longueur :
15,6 m
Hauteur :
5,6 m
Surface alaire :
50,17 m2
Armement :
8 mitrailleuses de 17,7 mm
Charge max :
5,45 T de bombes

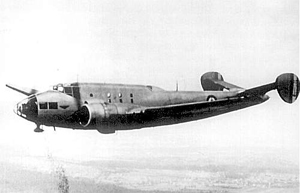

Lioré et Olivier 451
Type :
Bombardier bimoteur quadruplace
Moteurs :
2 Gnome et Rhône 14N-48 à 14 cylindres en étoile de 1'140 ch.
Vitesse maxi :
495 km/h
Vitesse de croisière :
370 km/h
Plafond pratique :
9'000 m
Rayon d'action maxi :
2'300 km avec 500 kg de bombes
Masse à vide :
6,73 T
Masse maximale :
11,4 T
Envergure :
22,5 m
Longueur :
17,2 m
Hauteur :
5,23 m
Surface alaire :
68 m2
Armement :
2 mitrailleuses de 7,5 mm, 1 canon de 20 mm
Charge max :
1,5 T de bombes

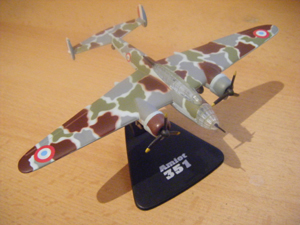

Amiot 351-B4
Type :
Bombardier bimoteur triplace
Moteurs :
2 Gnome et Rhône 14N-48/49, 14 cylindres en double étoile de 1'050 ch.
Vitesse maxi :
485 km/h
Vitesse de croisière :
420 km/h
Plafond pratique :
9'000 m
Rayon d'action maxi :
2'500 km
Masse à vide :
6,5 T
Masse maximale :
11,3 T
Envergure :
22,83 m
Longueur :
14,5 m
Hauteur :
4,19 m
Surface alaire :
67,5 m2
Armement :
2 mitrailleuses de 7,5 mm et 1 canon de 20 mm
Charge max :
1,35 T de bombes

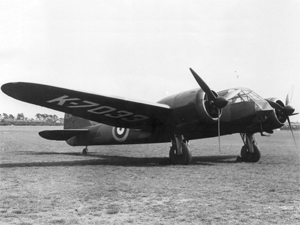

Bristol Blenheim MK-I
Type :
Bombardier bimoteur triplace
Moteurs :
2 Bristol Mercury VII en étoile de 850 ch.
Vitesse maxi :
430 km/h
Vitesse de croisière :
350 km/h
Plafond pratique :
8'300 m
Rayon d'action maxi :
1'800 km
Masse à vide :
3,35 T
Masse maximale :
5,7 T
Envergure :
17,17 m
Longueur :
12,98 m
Hauteur :
3 m
Surface alaire :
NC
Armement :
2 mitrailleuses de 7,7 mm
Charge max :
455 kg de bombes

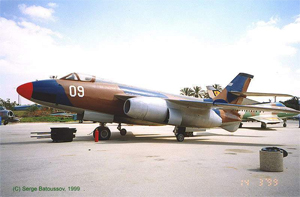

Sud-Aviation SO-4050 Vautour II
Type :
Chasseur de nuit biréacteur biplace
Moteurs :
2 turboréacteurs Snecma Atar a0a E-5 de 3'700 kg de poussée
Vitesse maxi :
1'015 km/h
Vitesse de croisière :
800 km/h
Plafond pratique :
15'000 m
Rayon d'action maxi :
§'1§0 km avec bombes
Masse à vide :
10,5 T
Masse maximale :
15 T
Envergure :
15,10 m
Longueur :
15,57 m
Hauteur :
4,31 m
Surface alaire :
45 m2
Armement :
4 canons Defa 5-52 de 30 mm
Charge max :
NC



Flotte japonaise

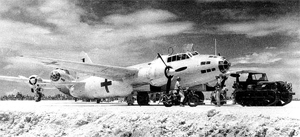

Mitsubishi G4M3 Betty
Type :
Bombardier bimoteur
Moteurs :
2 Mitsubishi MK 4T Kasei 25, 14 cylindres en double étoile de 1'825 ch.
Vitesse maxi :
470 km/h
Vitesse de croisière :
350 km/h
Plafond pratique :
9'220 m
Rayon d'action maxi :
4'335 km
Masse à vide :
8,35 T
Masse maximale :
12,5 T
Envergure :
25 m
Longueur :
19,5 m
Hauteur :
6 m
Surface alaire :
78,13 m2
Armement :
4 canons de 20 mm, 2 mitrailleuses de 7,7 mm
Charge max :
800 kg de bombes

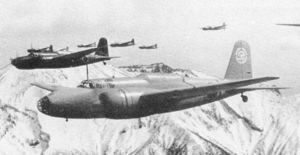

Mitsubishi KI-21-IIB Sally
Type :
Bombardier bimoteur quadriplace
Moteurs :
2 Nakajima HA-5, 14 cylindres en double étoile de 1'450 ch.
Vitesse maxi :
485 km/h
Vitesse de croisière :
400 km/h
Plafond pratique :
10'000 m
Rayon d'action maxi :
2'700 km
Masse à vide :
6,07 T
Masse maximale :
10,61 T
Envergure :
22,50 m
Longueur :
16 m
Hauteur :
4,85 m
Surface alaire :
69,6 m2
Armement :
5 mitrailleuses de 7,7 mm
Charge max :
1T de bombes



Flotte de l'ex-URSS

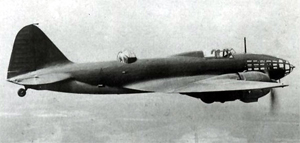

Iliouchine IL-4
Type :
Bombardier bimoteur triplace
Moteurs :
2 M-88B, 14 cylindres en double étoile de 1'100 ch.
Vitesse maxi :
420 km/h
Vitesse de croisière :
330 km/h
Plafond pratique :
9'700 m
Rayon d'action maxi :
3'800 km
Masse à vide :
5,8 T
Masse maximale :
11,3 T
Envergure :
21,44 m
Longueur :
14,8 m
Hauteur :
4,1 m
Surface alaire :
66,7 m2
Armement :
1 mitrailleuse de 12,7 mm, 2 mitrailleuses de 7,62 mm
Charge max :
2,5 T de bombes


Tupolev SB-2bis
Type :
Bombardier bimoteur triplace
Moteurs :
2 Kimov M-103, 12 cylindres en V refroidis par eau de 960 ch.
Vitesse maxi :
450 km/h
Vitesse de croisière :
310 km/h
Plafond pratique :
9'000 m
Rayon d'action maxi :
2'200 km
Masse à vide :
4,78 T
Masse maximale :
7,88 T
Envergure :
20,33 m
Longueur :
12,57 m
Hauteur :
3,25 m
Surface alaire :
68 m2
Armement :
4 mitrailleuses de 7,62 mm
Charge max :
600 kg de bombes



Flotte italienne

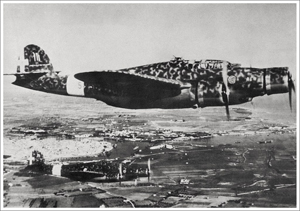

Cant Z-1007 Bis
Type :
Bombardier trimoteur moyen
Moteurs :
3 Piaggio OP XI R2C 40 DE 1'000 ch.
Vitesse maxi :
465 km/h
Vitesse de croisière :
340 km/h
Plafond pratique :
8'200 m
Rayon d'action maxi :
2'200 km
Masse à vide :
9,396 T
Masse maximale :
13,621 T
Envergure :
24,80 m
Longueur :
18,35 m
Hauteur :
5,22 m
Surface alaire :
75 m2
Armement :
1 mitrailleuse de 12,7 mm en tourelle dorsale, 1 autre en gondole ventrale, 2 mitrailleuses de 7,7 mm en sabord
Charge max :
1,2 T de bombes


Cette collection est terminée.

index2

Site optimisé pour un affichage de 1024 X 768.
© 2008Daniboom
